Project: Der Motor-Kreisel
Der Motor-Kreisel
Projektidee
Ich wollte zunächst einen einfachen Kreisel aus Holz bauen. Aber andererseits könnte man einem Kreisel auch ein paar tolle “Features” verpassen…
Ein zentraler Motor für die Achse sollte dem Kreisel die Eigenschaft “unendliche Rotation” verleihen - zumindest solange, bis der kleine im Kreisel verbaute Akku leer ist…
Eine LED-Beleuchtung mit den drei Grundfarben sollte unterschiedlich kombinierbar sein. Damit sollte der Kreisel im Dunkeln sehr cool aussehen…
Projektumsetzung
Als erstes habe ich die wichtigsten Holzteile mit der Dekupiersäge ausgesägt und mit Nägeln sowie Schrauben verbunden. Jedoch kann man Kreise, auch wenn man sich noch so viel Mühe gibt, nie ganz rund ausschneiden. Darum habe ich den zusammengebauten Kreisel (ohne Elektronik) anschließend auf der Drechselbank rund gedreht.

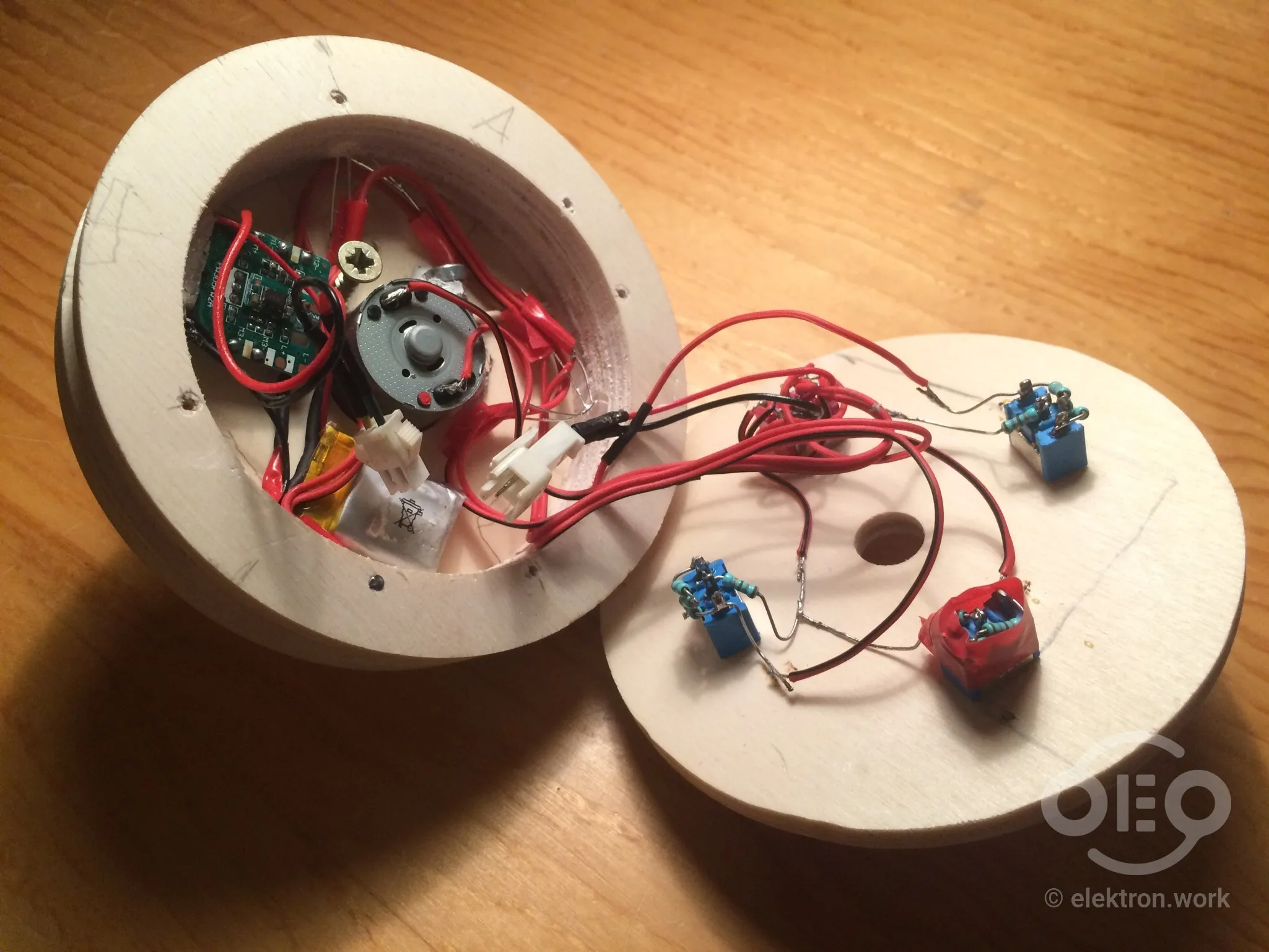

Als nächstes habe ich dann Motor und Akku eingebaut. Als Energiequelle habe ich einen kleinen LiPo von einem Modellhubschrauber verwendet. Auch habe ich dessen Hauptplatine mit der Ladeschaltung und dem Ladestecker wiederverwertet. Nun funktionierte der der Kreisel schon ganz gut, er hat ca. 20 Minuten “durchgehalten”.
Jetzt fehlte nur noch die Beleuchtung, die ich mit vier RGB LEDs umsetzen wollte. Nach Einbau und Verdrahtung war der Innenraum jedoch schon sehr voll und die gleichmäßige Gewichtsverteilung nur noch sehr schwer zu erreichen. Schlussendlich musste ich aufgrund des vergrößerten Gewichts noch die Kreiselspitze verkürzen und am Ende war die längste Laufzeit nur noch fünf Minuten.
Trotzdem würde ich den Motor-Kreisel als erfolgreiches Projekt bezeichnen.
Interessante Aspekte
- Gleichmässige Gewichtsverteilung der verbauten Komponenten (sonst eiert der Kreisel)
- Achse mit Motor
- Eine externe Ladeschnittstelle zum Wiederaufladen des Akkus - bisher musste ich den Kreisel dazu leider wieder aufschrauben…
- Nachdrehen auf der Drechselbank um ausgesägte Kreise runder zu machen
- Geschicktes Anordnen der einzelnen Komponenten in limitiertem Platz
